FKSG系列風電光伏電抗器
一、概述
電抗器與電容器一起組成諧波回路，主要用途是減少線路的諧波電流，消除3、 5、7、11、13次及更高次諧波，濾波電抗器既可并聯在系統上，也可串聯在系統上。

二、工作原理
DC直流源通過逆變器變?yōu)榻涣麟娫?，需要保證電流達到一定的指標，需要低諧波含量，高功率因數，才能夠并入電力網絡。典型的方案是電網與逆變器之間串聯電抗器作為濾波器。電抗器分為網測電抗器和變流器測電抗器，網測電抗器和變流器測電抗器之間是三個星形連接的電容器，電抗器除濾除高次諧波外，還有升壓和能量交換功能。

三、型號及其含義

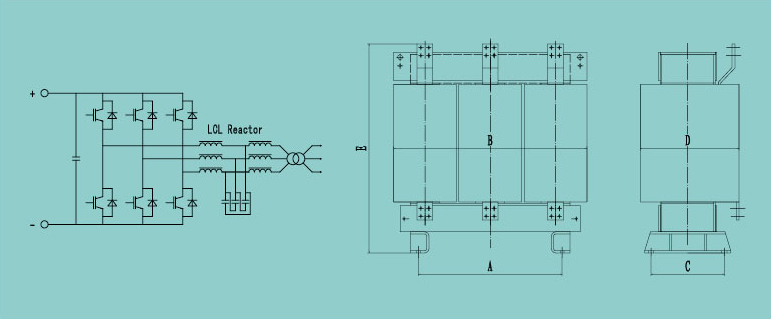

四、外型及安裝尺寸


產品型號 額定電流（A) 電感量
(mH)		 尺寸（mm )
A B C D E 裝配孔
FKSG -H0312 -500 312 500 350 460 175 290 450 11 X 15
FKSG -H0420 -350 420 350 350 540 250 300 560 11 X 15
FKSG -H0550 -350 550 350 220 450 250 330 535 11 X 15
FKSG -H0600 -150 600 150 560 600 195 225 470 11 X 15
FKSG -H0767 -071 767 71 125 410 160 280 500 11 X 15
FKSG -H0300 -230 300 230 450 615 400 450 680 15 X 20
FKSG -H1100 -50 1100 50 270 450 210 245 680 15 X 20
FKSG -H1100 -170 1100 170 550 740 280 380 800 15 X 20
